魔力金也是贵金属的一种宇舶独门专利材质

HUBLOT制表理念——融合的艺术引领他们不断朝着崭新科技进行研发，他们家获得专利的材质不算少数，其中Magic Gold魔力金则是其中相当有品牌辨识度的一种新颖材质。在传统制表材料中，K金属固然拥有绝佳的光泽质感，但纯黄金硬度较低，容易造成表的刮痕甚至掉金，对佩戴者而言影响最直接的就是视觉上的观感，往往一只表可能戴不到多久就遍体鳞伤，即便是细微的髮丝纹，数量一多也会让表面失去原先的光泽，也因此黄金多会结合其他金属以其增加硬度。

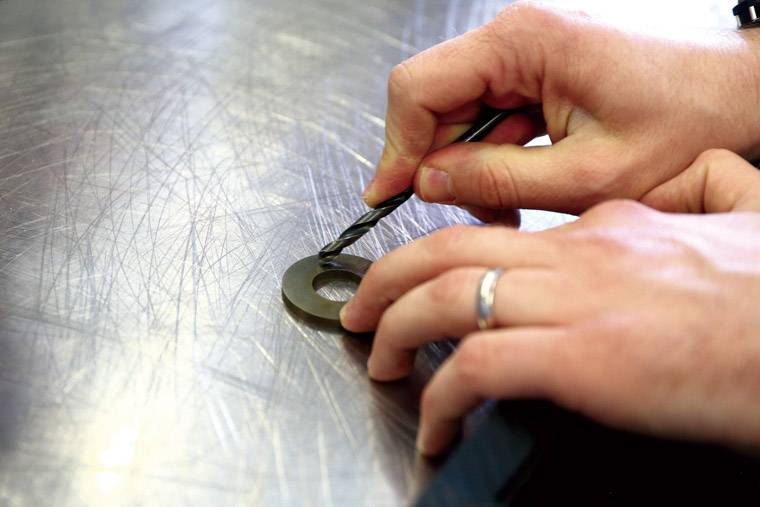

▲宇舶在2011年开发了独创的魔力金材质，其为黄金的一种，但因加入化学技术以及陶瓷成份又比一般黄金硬度更高，只有钻石能够刮花，而这特殊的材质也成为HUBLOT专利。图为魔力金防刮测试。

现今最被广泛使用的贵金属如加入铜质的玫瑰金、加入铂的铂金等，此外如陶瓷、钛也是近年来十分热门的制表宠儿，另也有一些新兴材质如青铜合金、鈮钛合金、液态金属等，以上种种，或是取其轻量、或是取其硬度、或是制造话题，厂方的研发和使用各有考量。

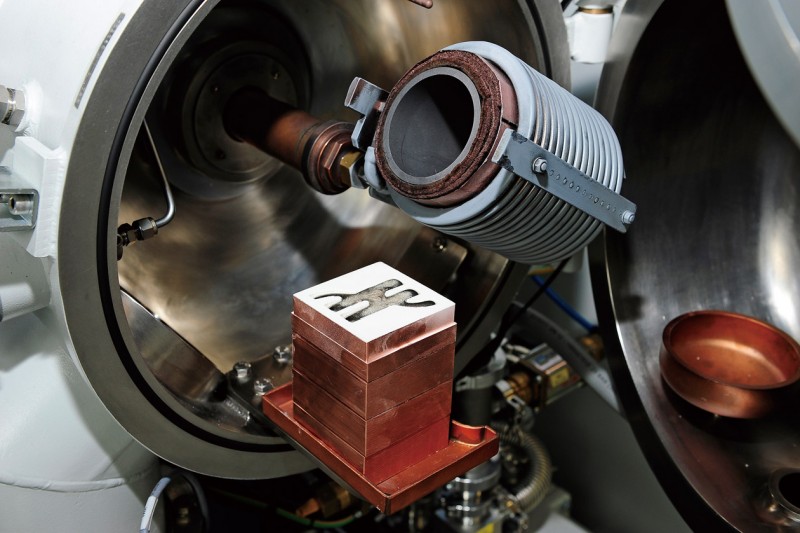

▲Magic Gold融合了24K金和高科技物料专长，在加工制造过程中历经数月反复试验微调而成。

HUBLOT研发的Magic Gold乃是与瑞士的洛桑联邦理工学院（EPFL：École Polytechnique Fédérale de Lausanne）合作研发，历时近三年终于完成，目前Magic Gold已取得专利，预计宇舶会拥有这种新合金20～25年的技术专利权。这种材质的特性简单来说其硬度接近1000维氏，是只有400维氏硬度的「标准」18K金的两倍之多，甚至只有钻石能与之匹敌。

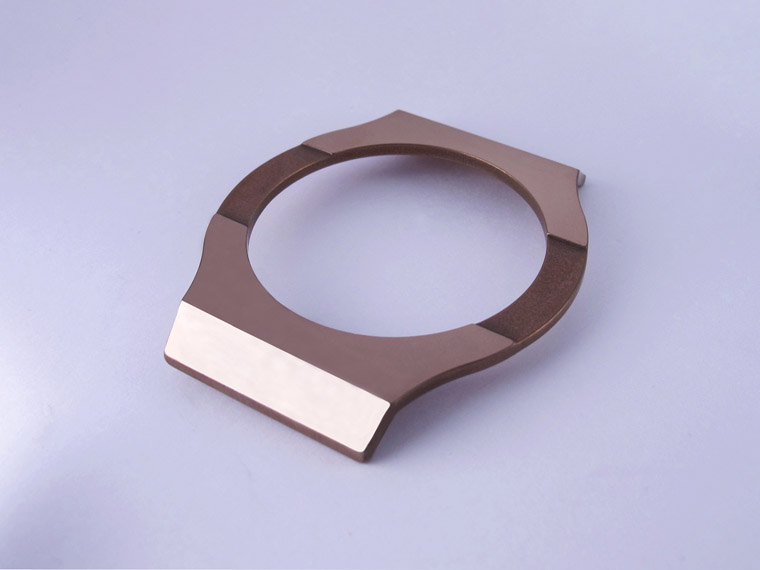

▲经过初步拋光成型的魔力金表壳零件。

Magic Gold的生产过程，大致可以归纳为以下几个步骤：

Step.1 生坯成形

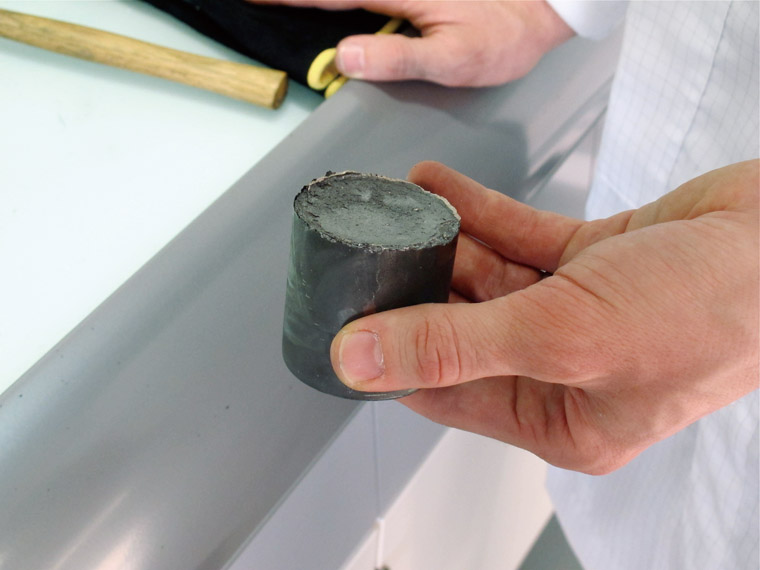

一般18K金的硬度约是400维氏（Vickers），多数不锈钢最高硬度在600维氏左右，Magic Gold的硬度则可达到1000维氏，非但远超过K金的水平，防刮性比起一般腕表也是有过之而无不及，而能达到如此高的硬度，即是在制程中使用了具有高硬度特性的陶瓷原料。宇舶用以合成陶瓷的原料为碳化硼，这种高硬度的黑色结晶粉末被用在装甲、防弹等高科技工业制品，首先将碳化硼粉倒入近似成品（例如表壳、表带、表圈等）的模具，再以冷均压法成形，在此阶段必须注意的是材料的制备以及成形阶段材料的脆裂。

Step.2 烧结硬化

成形后的坯体虽然已有外型，但其实并未真正固定，因此会再经低于熔点的高温加热烧结，使粉末颗粒间的接触点相互衔接，这个制程同时也是所有固相烧结的必经制程，且对后续成品的品质有着绝对性的影响。陶瓷制品在此阶段表面会变得光滑，质地变得坚硬，内部粉末颗粒间的空隙则会独立而形成空孔，在不改变其外型的前提下，塑造出陶坯坚硬、多孔的透气结构；而在坯体留下大量的毛孔，正是为了同步熔融黄金和陶瓷的最后阶段作准备。至此应该还算是一般科技合成陶瓷常见的制作程序。

Step.3 黄金注融

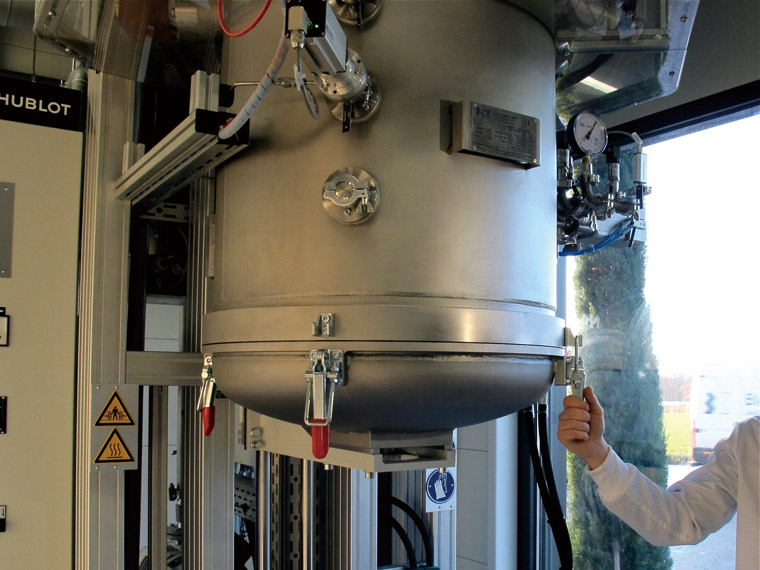

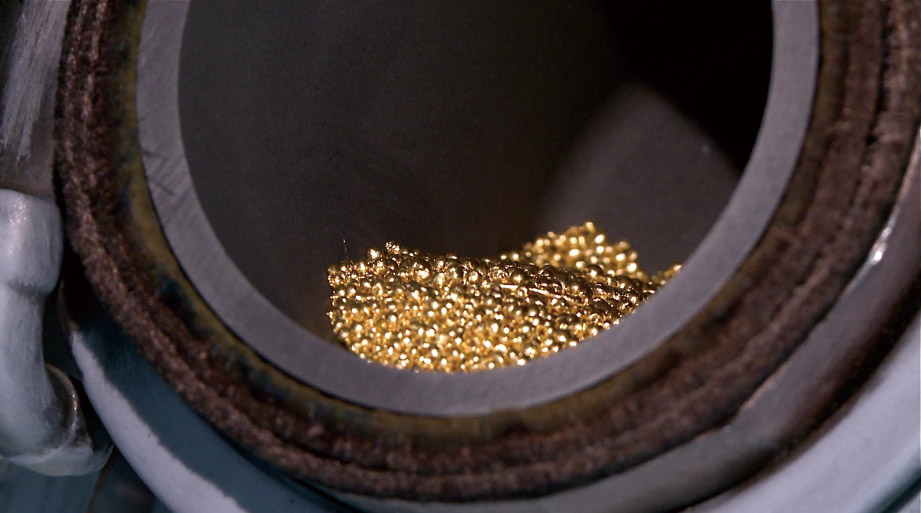

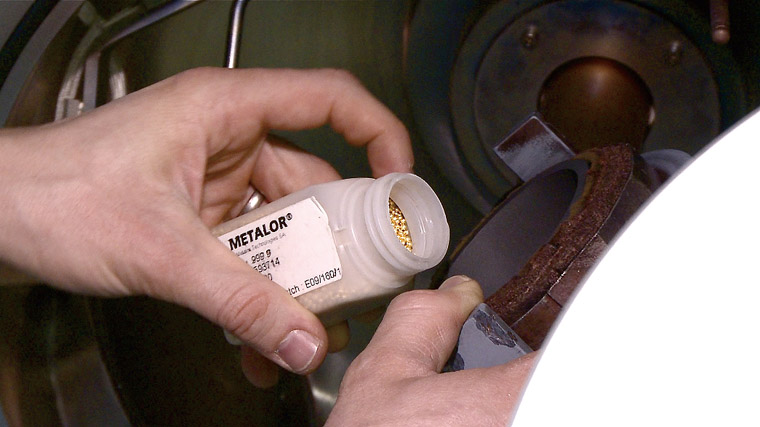

陶瓷坯体完成后，下一步骤是让陶瓷壳和黄金融合在一起。图中的实验人员正把24K黄金粒倒进仪器的金属熔具裡，以高热让黄金成为液态后，会在1700度的高温和2000帕斯卡（Pascal）的高压条件下注入陶瓷粗坯，并确保熔融后的液态黄金能够完全填满陶瓷的毛孔。至此新的合金诞生，并和其他18K合金一样，拥有750/1000的纯金，但又因其中的陶瓷成份而得以拥有其他K金不能比拟的防刮特性。也由于Magic Gold是以追求稳定生产效能为目标，因此所有的研发的步骤都必需加倍确实。
